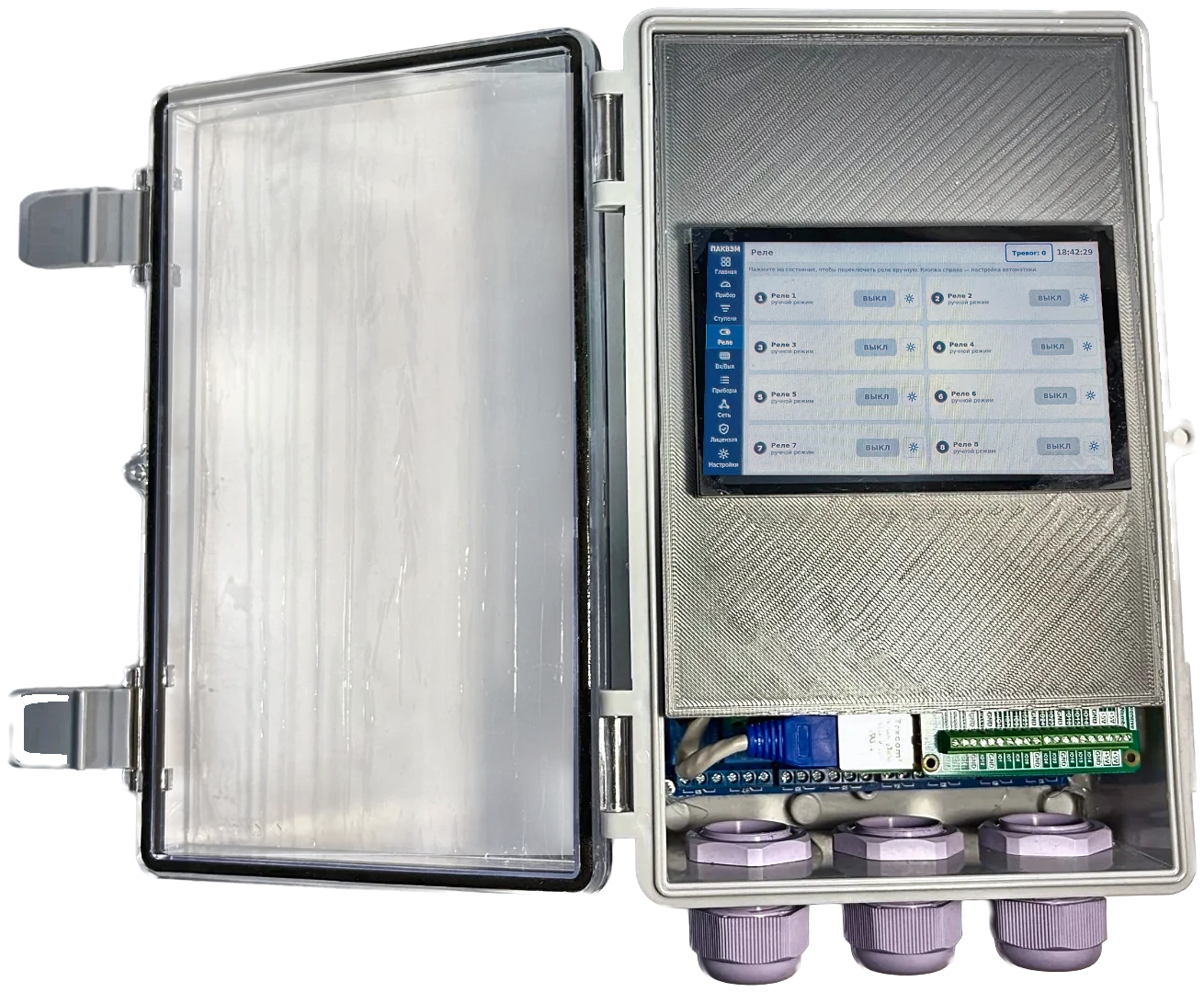

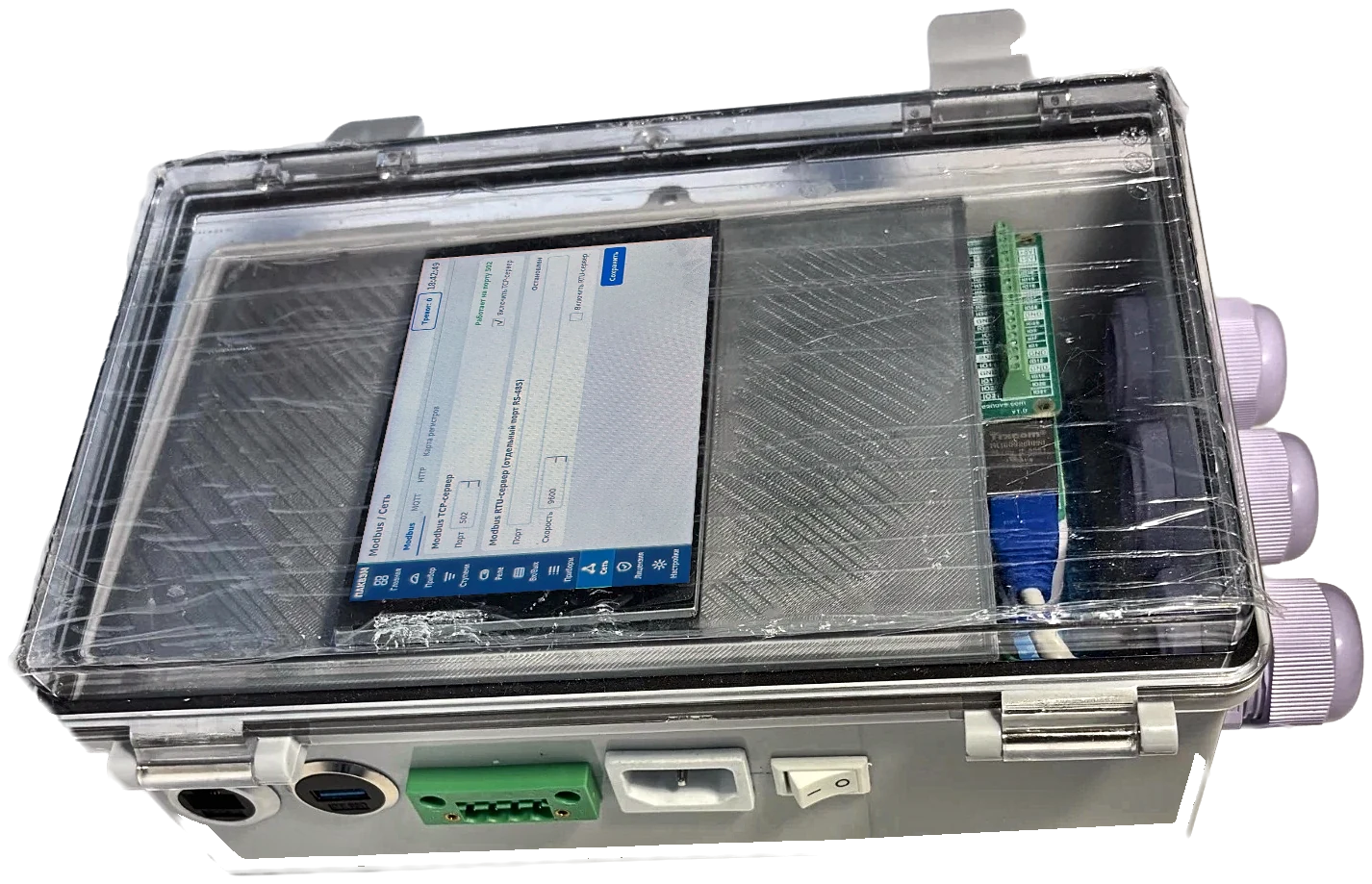

Универсальный контроллер ПАКВЭМ

Контроллер с сенсорным экраном для водоподготовки, очистных сооружений и промышленных объектов. Опрашивает датчики, управляет насосами и дозаторами через реле, считает эффективность очистки по ступеням и передаёт данные в личный центр данных и во внешнюю SCADA. Новые типы датчиков добавляются обновлением — без замены оборудования.

Универсальный контроллер ПАКВЭМ

1Версия

Сравнить версии
К-9К-9 ПроК-18 ПроК-27К-36К-45
Подключаемые датчикидо 9до 9до 18до 27до 36до 45
Релейные выходы—88161616
Modbus для передачи данных—естьестьестьестьесть
Входы-выходы расширения—20 винтовых клемм: 13 программируемых входов-выходов, питание 5 В и общий провод; UART, I²C, SPI, 1-Wire, ШИМ20 винтовых клемм: 13 программируемых входов-выходов, питание 5 В и общий провод; UART, I²C, SPI, 1-Wire, ШИМ———
Экран5" IPS 800×480, сенсорный5" IPS 800×480, сенсорный5" IPS 800×480, сенсорный5" IPS 800×480, сенсорный5" IPS 800×480, сенсорный5" IPS 800×480, сенсорный
Центр данныхMQTTMQTTMQTTMQTTMQTTMQTT
Питание12 В DC / 220 В AC12 В DC / 220 В AC12 В DC / 220 В AC12 В DC / 220 В AC12 В DC / 220 В AC12 В DC / 220 В AC
Степень защитыIP67IP67IP67IP67IP67IP67
Разъёмы на боковой панелиLAN, USB 3.0, Modbus RTU, резерв 12 В, сеть 220 ВLAN, USB 3.0, Modbus RTU, резерв 12 В, сеть 220 ВLAN, USB 3.0, Modbus RTU, резерв 12 В, сеть 220 ВLAN, USB 3.0, Modbus RTU, резерв 12 В, сеть 220 ВLAN, USB 3.0, Modbus RTU, резерв 12 В, сеть 220 ВLAN, USB 3.0, Modbus RTU, резерв 12 В, сеть 220 В
Гарантия12 месяцев12 месяцев12 месяцев12 месяцев12 месяцев12 месяцев

13 дополнительных входов-выходов на винтовых клеммах

В версиях «Про» есть 20 винтовых клемм расширения: 13 программируемых входов-выходов, питание 5 В и общий провод. Поддерживаются интерфейсы UART, I²C, SPI, 1-Wire и ШИМ. Внешние приборы подключаются отвёрткой, без пайки:

  • дискретные входы: сухие контакты, поплавковые датчики уровня, концевики, датчик открытия шкафа
  • импульсные входы: счётчики воды, расходомеры, осадкомеры
  • дискретные выходы: сигнальные лампы, сирены, дополнительные реле и твердотельные ключи
  • ШИМ-выходы: плавное управление насосами-дозаторами, вентиляторами, клапанами
  • UART: второй RS-485 / RS-232 через преобразователь, GSM-модем, GPS-приёмник
  • SPI: модули расширения, индикаторы, внешние АЦП и ЦАП
  • 1-Wire: цифровые термометры DS18B20 — вода, воздух, температура в шкафу
  • I²C: модули АЦП для аналоговых датчиков 4–20 мА и 0–10 В, дисплеи, расширители портов

Логические уровни — 3,3 В; для сигналов 12–24 В нужны оптроны или делители. Поможем подобрать схему подключения.

2Датчики

от 3 датчиков — −5 % на датчикиот 5 датчиков — −7 % на датчикиот 7 датчиков — −9 % на датчикиот 9 датчиков — −7 % на датчики и контроллерот 18 датчиков — −9 % на датчики и контроллер
Зонд pH
Зонд pH Водородный показатель с термокомпенсацией · 0–14 ед. pH
27 000 ₽
Зонд электропроводности EC-2000
Зонд электропроводности EC-2000 Для пресной и питьевой воды · 1–2000 мкСм/см
24 000 ₽
Зонд электропроводности EC-20000
Зонд электропроводности EC-20000 Для минерализованных и сточных вод · 10–20000 мкСм/см
24 000 ₽
Зонд растворённого кислорода
Зонд растворённого кислорода Оптический (люминесцентный) сенсор O₂ · 0–20 мг/л
43 000 ₽
Зонд остаточного хлора
Зонд остаточного хлора Контроль дозы хлора на водоподготовке · 0–20 мг/л
85 000 ₽
Зонд аммиачного азота
Зонд аммиачного азота Аммиачный азот (NH₃-N) · 0–1000 ppm
140 000 ₽
Ионоселективный зонд аммония
Ионоселективный зонд аммония Ион аммония (NH₄⁺) · 0–100 мг/л
122 000 ₽

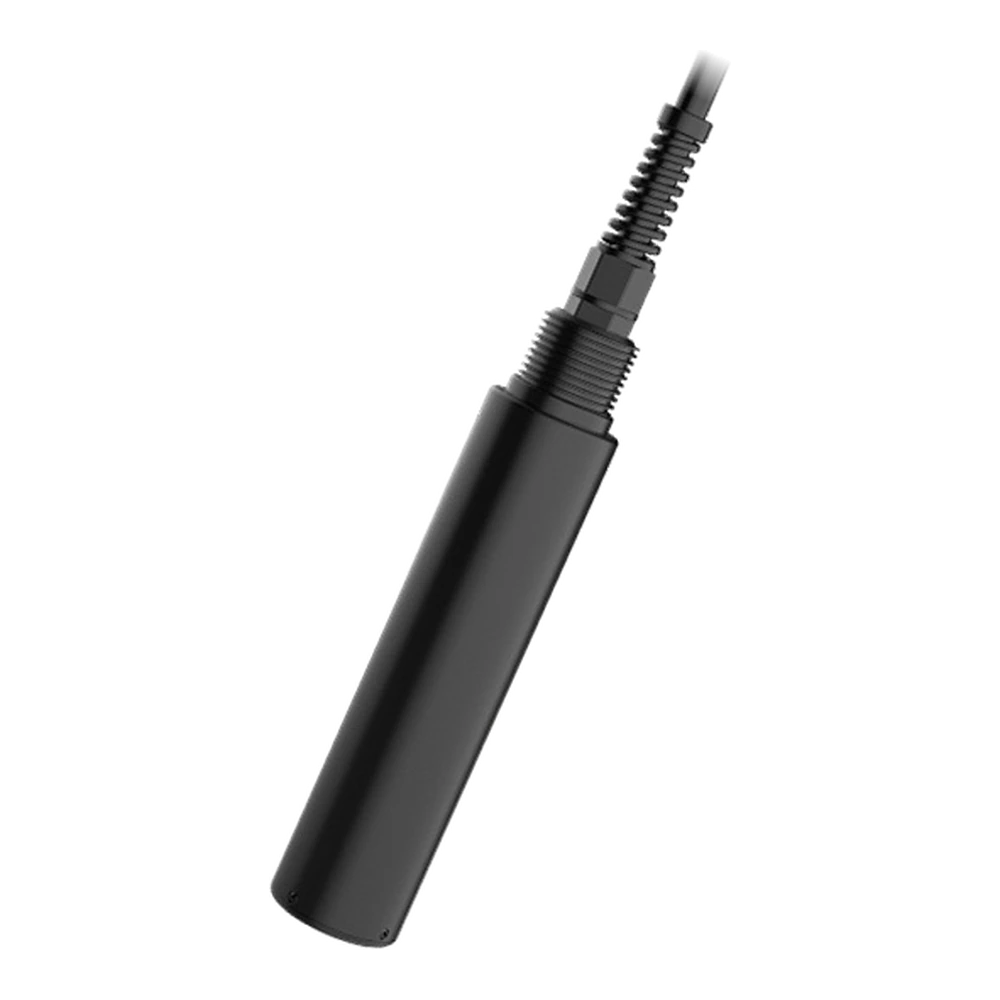

Зонд мутности
Зонд мутности Нефелометрический датчик · 0–4000 NTU
68 000 ₽

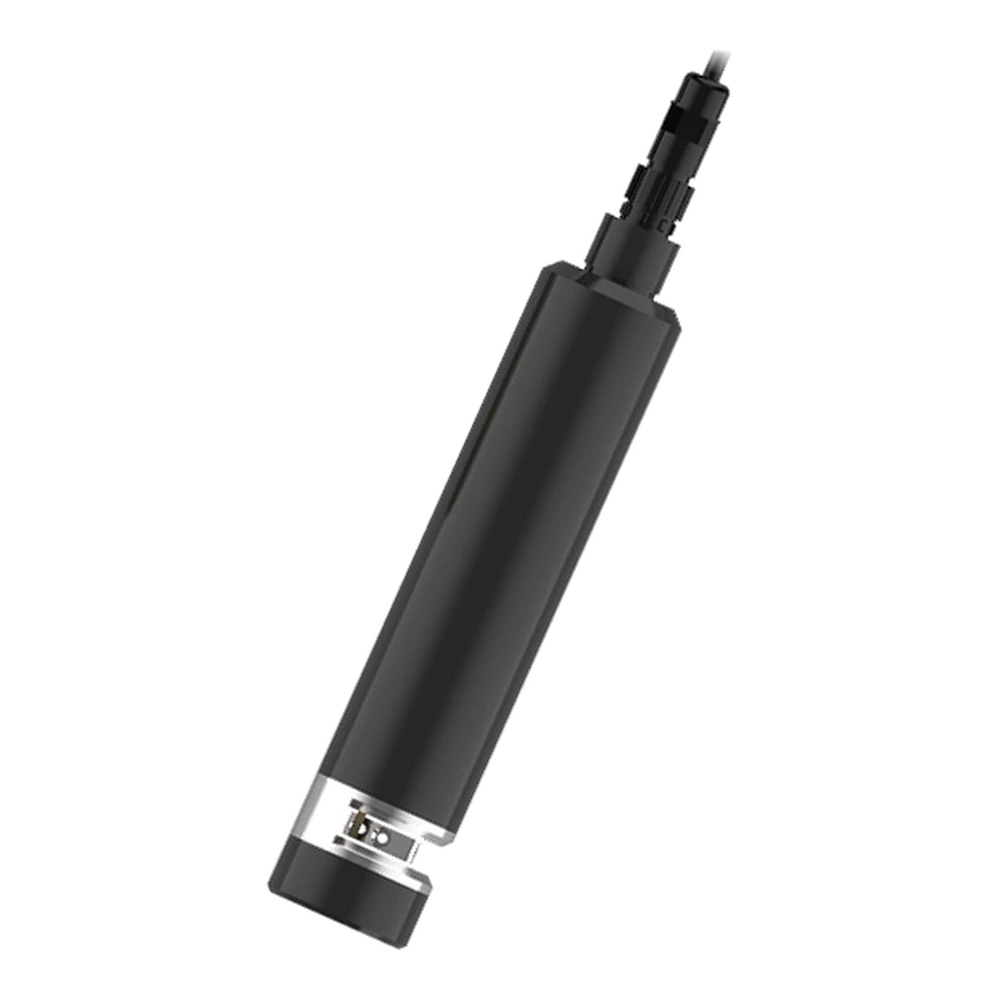

Зонд ХПК
Зонд ХПК Химическое потребление кислорода с самоочисткой · 0–500 мг/л
211 000 ₽

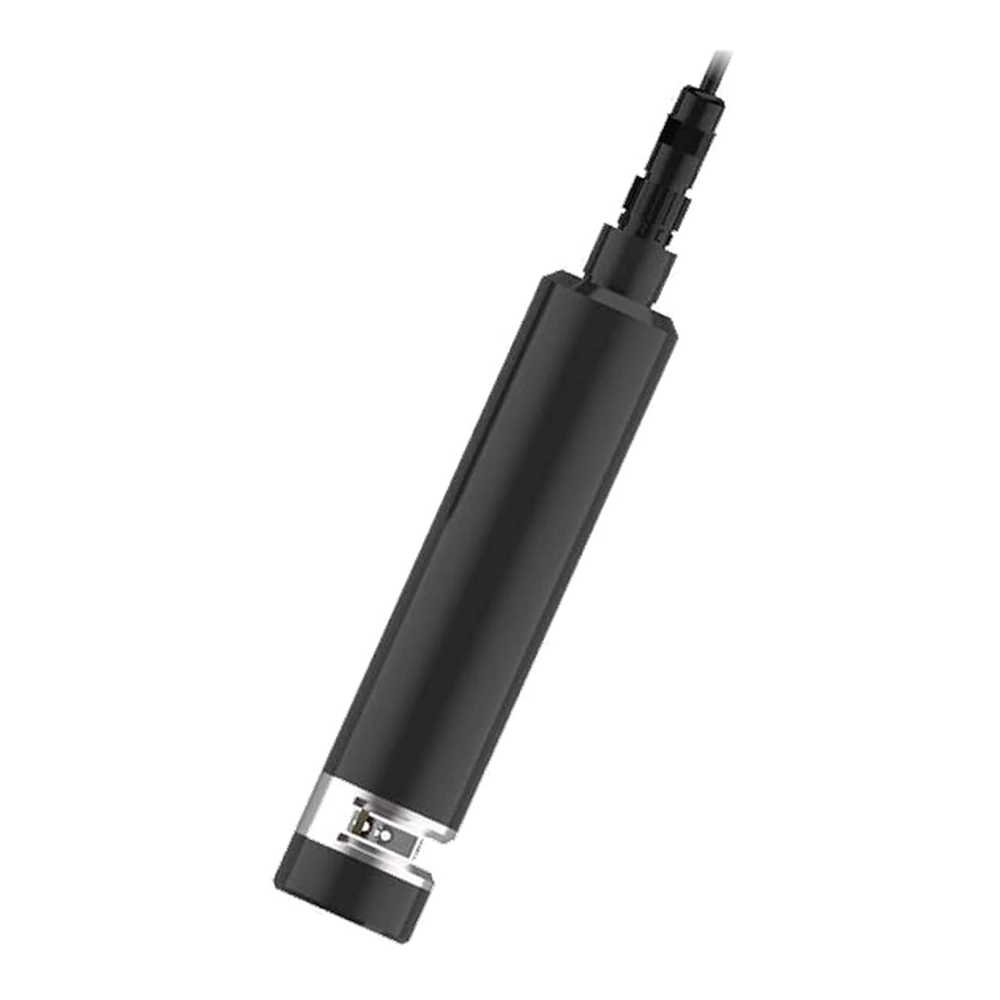

Зонд взвешенных веществ
Зонд взвешенных веществ Концентрация взвешенных веществ (TSS) · 0–5000 мг/л
146 000 ₽

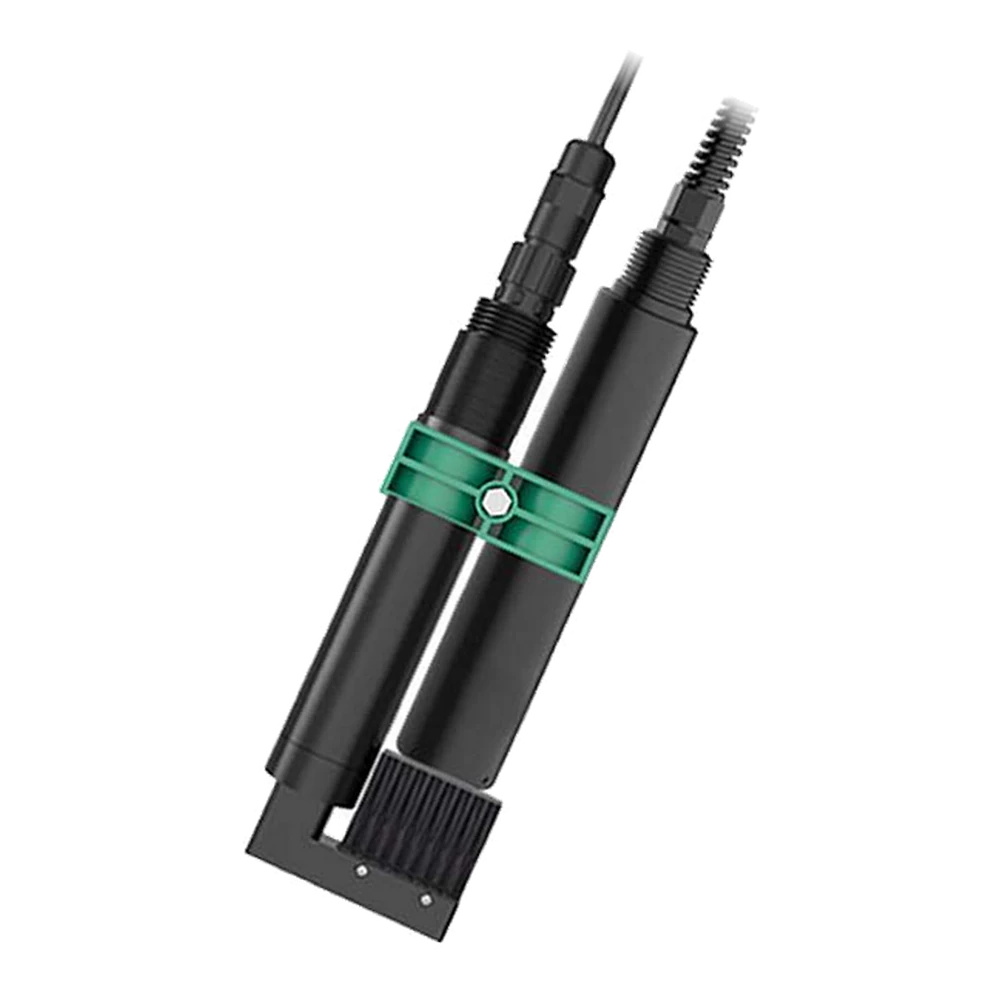

Зонд хлорофилла
Зонд хлорофилла Флуоресцентный датчик хлорофилла a · 0–400 мкг/л
286 000 ₽

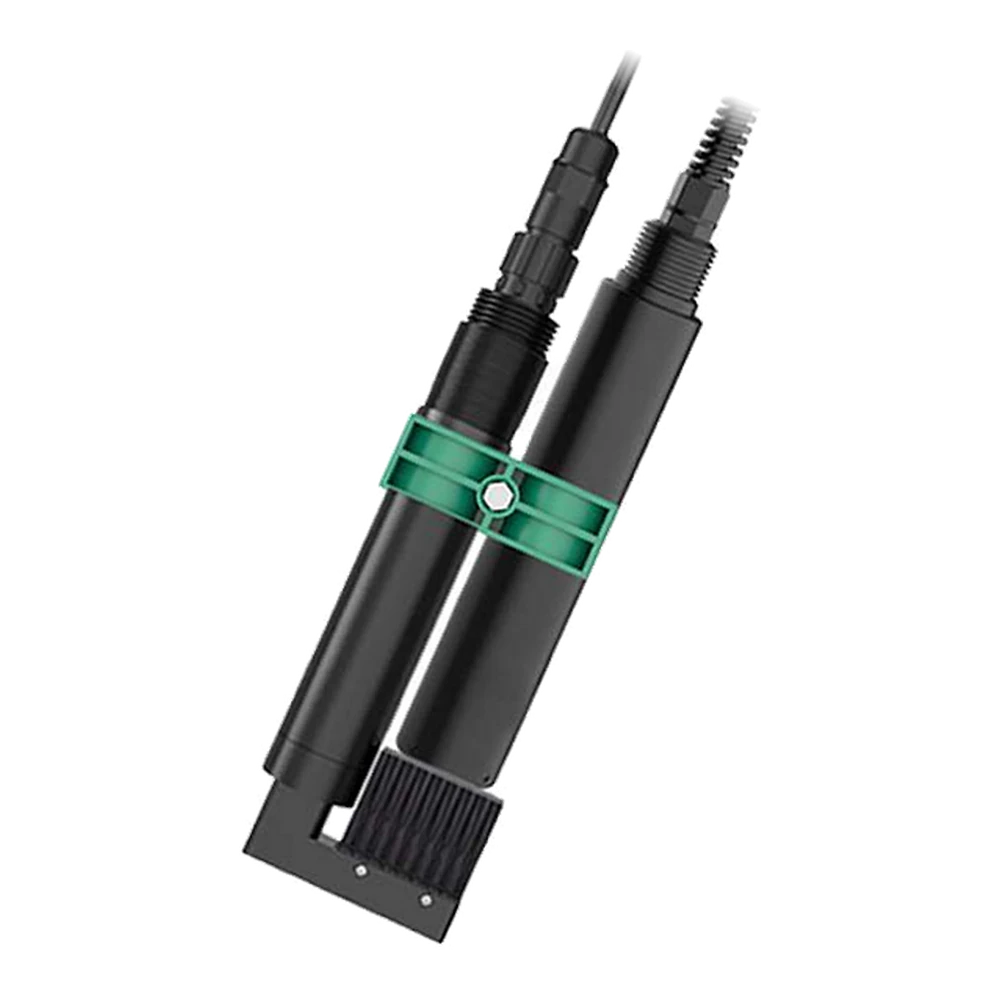

Зонд сине-зелёных водорослей
Зонд сине-зелёных водорослей Флуоресцентный датчик цианобактерий · 0–300 000 кл./мл
289 000 ₽
Ионоселективный зонд натрия
Ионоселективный зонд натрия Ион натрия (Na⁺) · 0–1000 мг/л
125 000 ₽

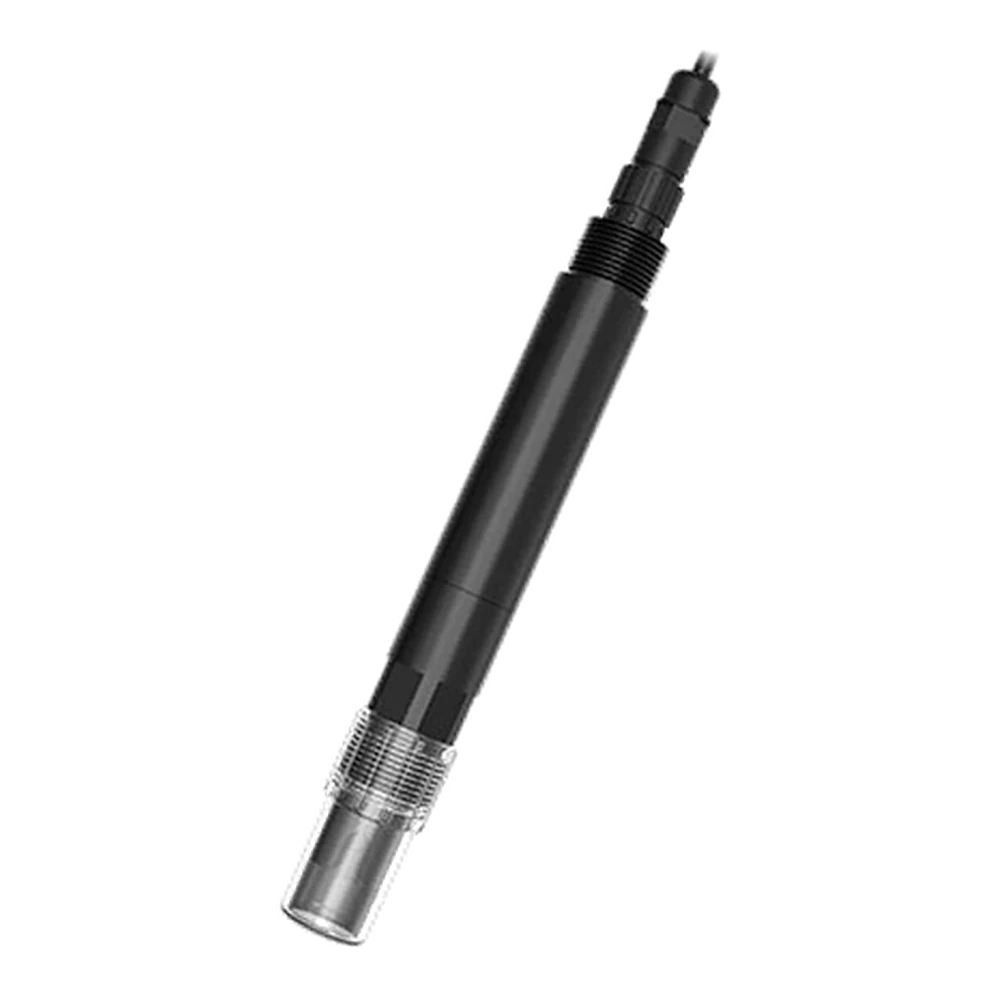

Ионоселективный зонд калия
Ионоселективный зонд калия Ион калия (K⁺) · 0–100 мг/л
128 000 ₽
Ионоселективный зонд кальция
Ионоселективный зонд кальция Ион кальция (Ca²⁺) · 0–1000 мг/л
124 000 ₽
Ионоселективный зонд нитратов
Ионоселективный зонд нитратов Нитрат-ион (NO₃⁻) · 0–100 мг/л
135 000 ₽
Ионоселективный зонд нитритов
Ионоселективный зонд нитритов Нитрит-ион (NO₂⁻) · 0–100 мг/л
135 000 ₽
Ионоселективный зонд хлоридов
Ионоселективный зонд хлоридов Хлорид-ион (Cl⁻) · 0–3500 мг/л
135 000 ₽

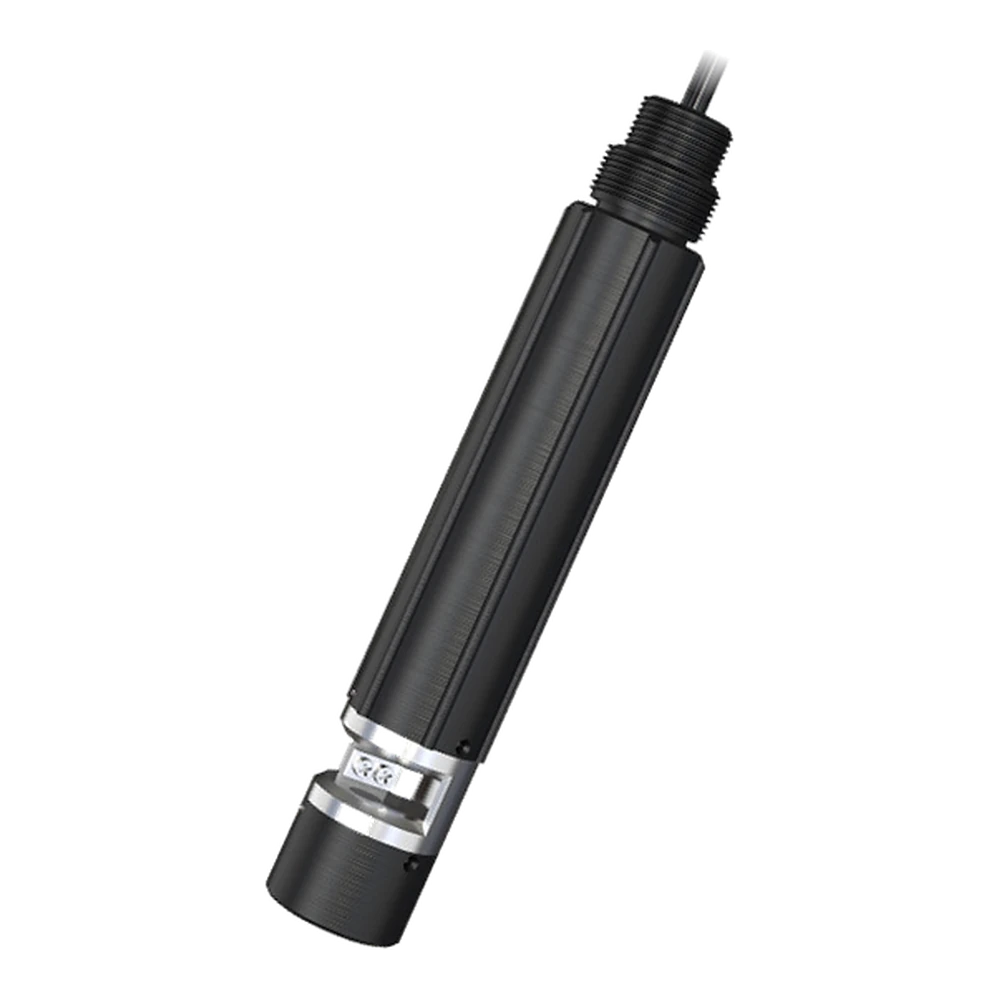

Зонд цветности
Зонд цветности Цветность воды · 0–500 Hazen
620 000 ₽

Возможности

  • Все показания на одном сенсорном экране 5" 800×480
  • Реле с ручным режимом и автоматикой по порогу с гистерезисом
  • Дополнительные входы-выходы на винтовых клеммах — интеграция внешних приборов (версии «Про»)
  • Программная подстройка каждого канала и журнал подстроек
  • Эффективность очистки по ступеням, отчёты в PDF и Excel
  • MQTT в личный центр данных, Modbus TCP / RTU и HTTP JSON для SCADA

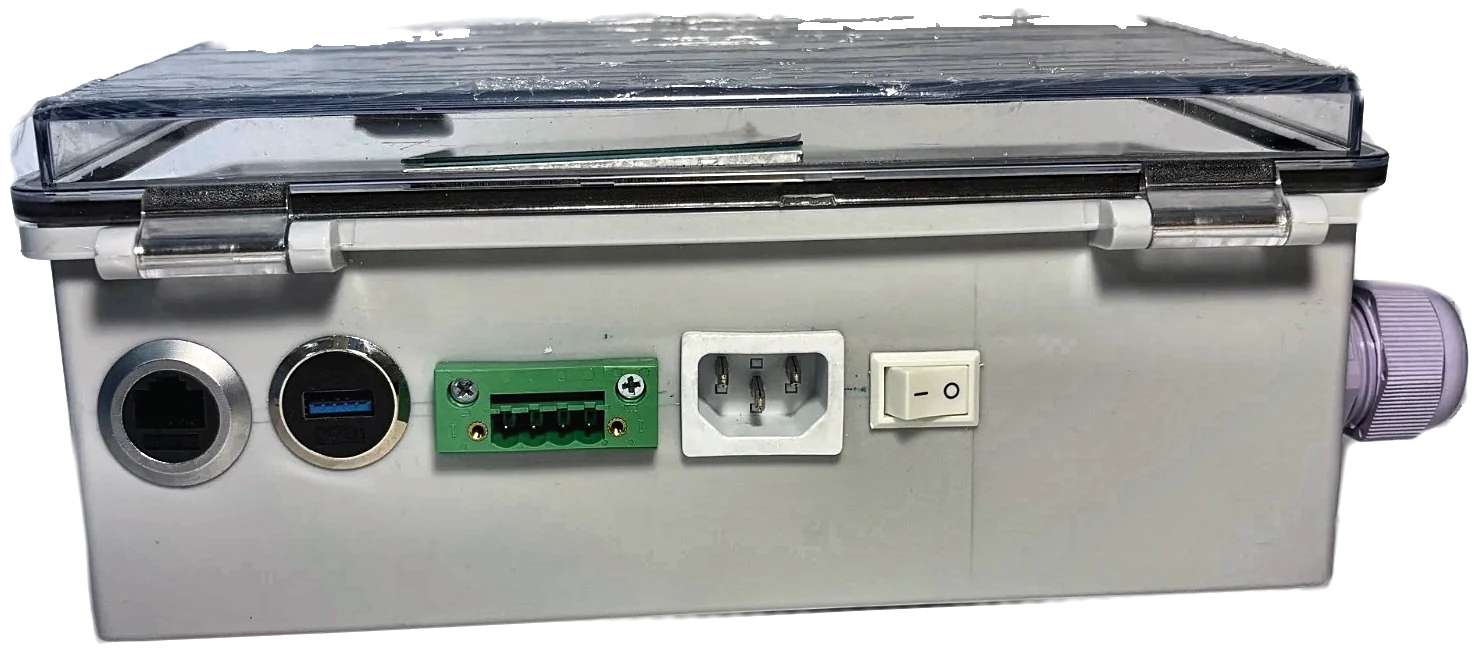

  • На боковой панели: LAN, USB, Modbus RTU, резервное питание 12 В, сеть 220 В и выключатель
  • Подписанные обновления прошивки с резервной копией и откатом

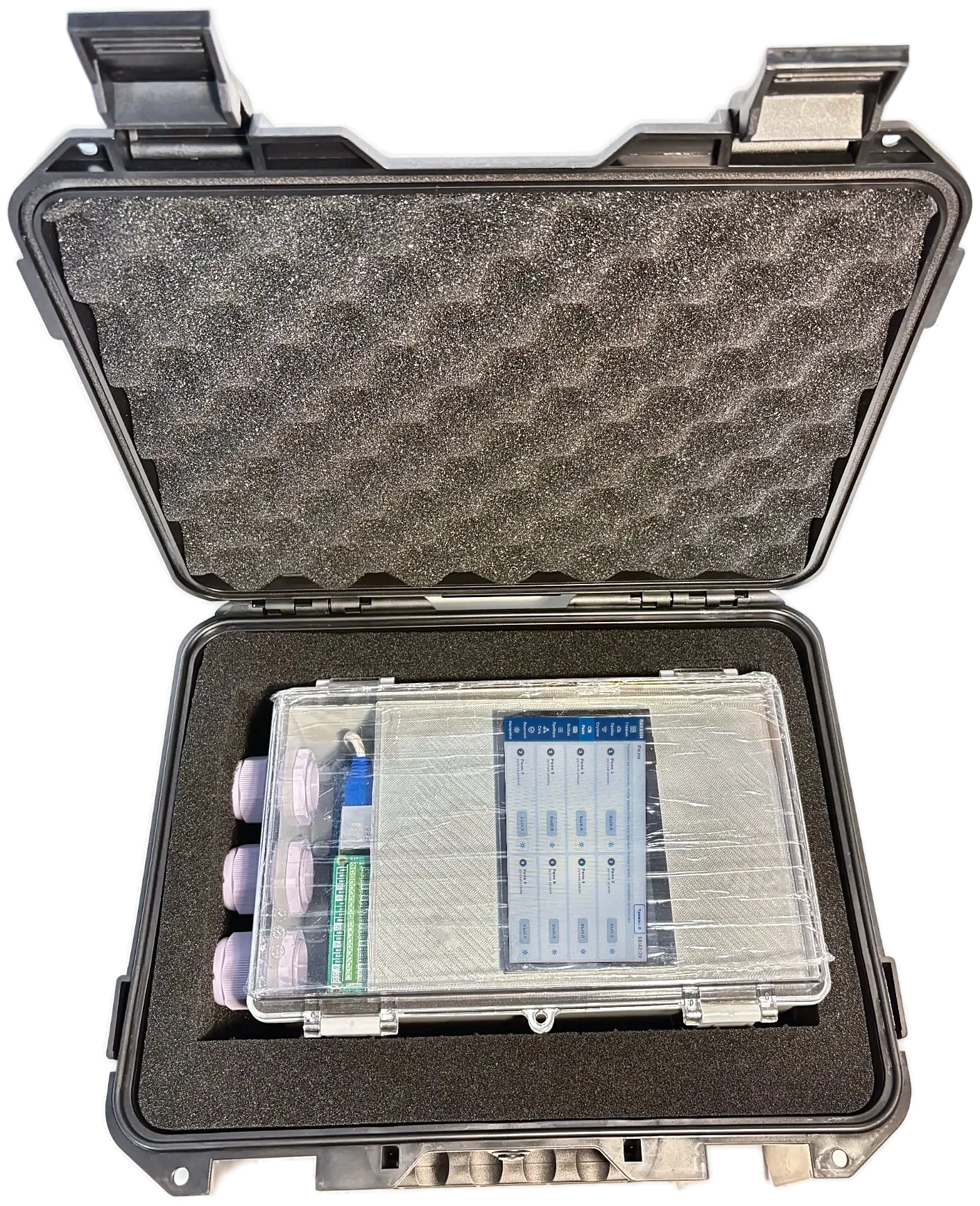

  • В комплекте — защитный транспортный кейс с ложементом

Как это выглядит в работе

Экраны прибора и подключение — те же, что увидит ваш оператор.

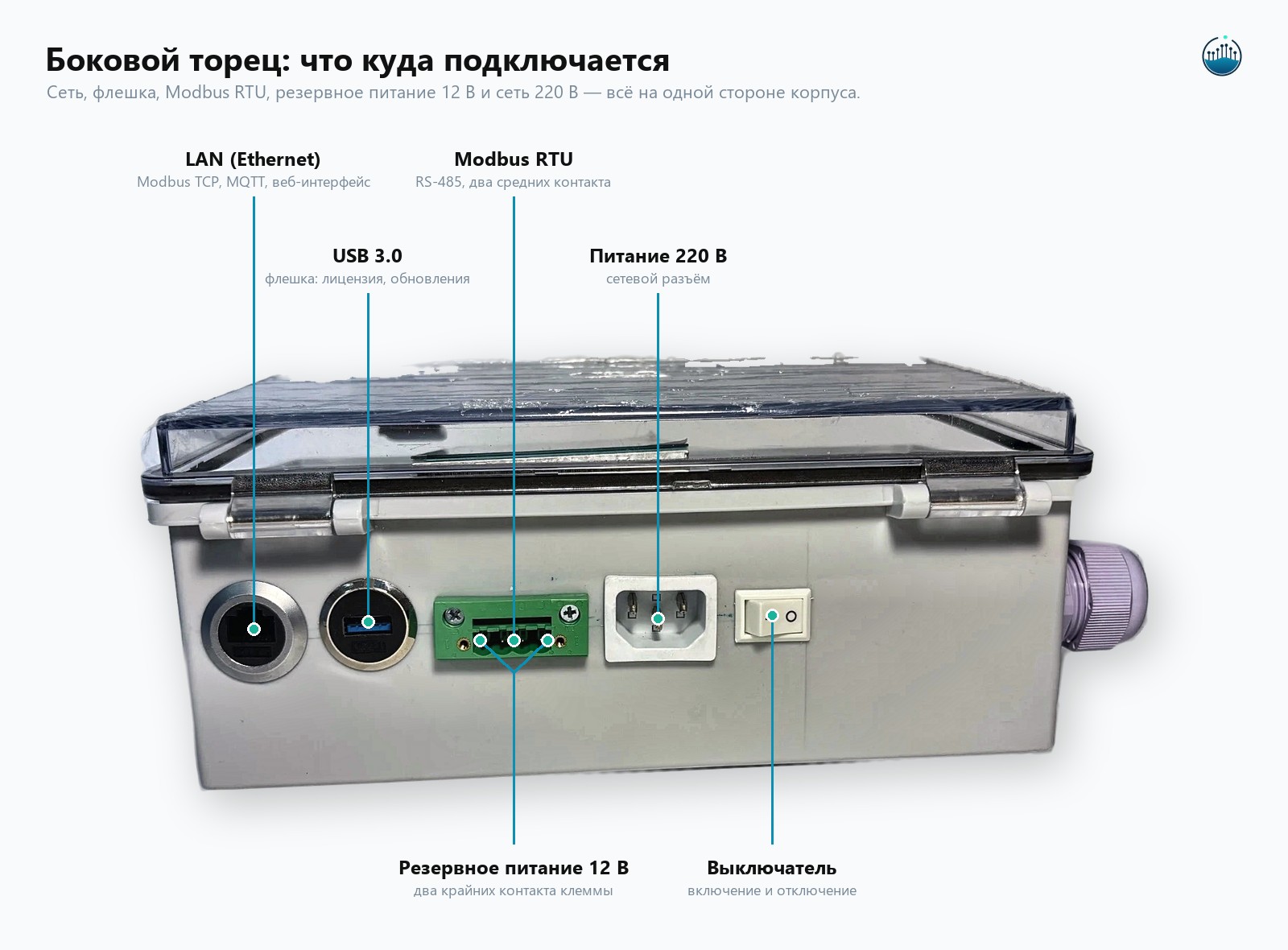

Боковая панель: что куда подключается
Боковая панель: что куда подключается

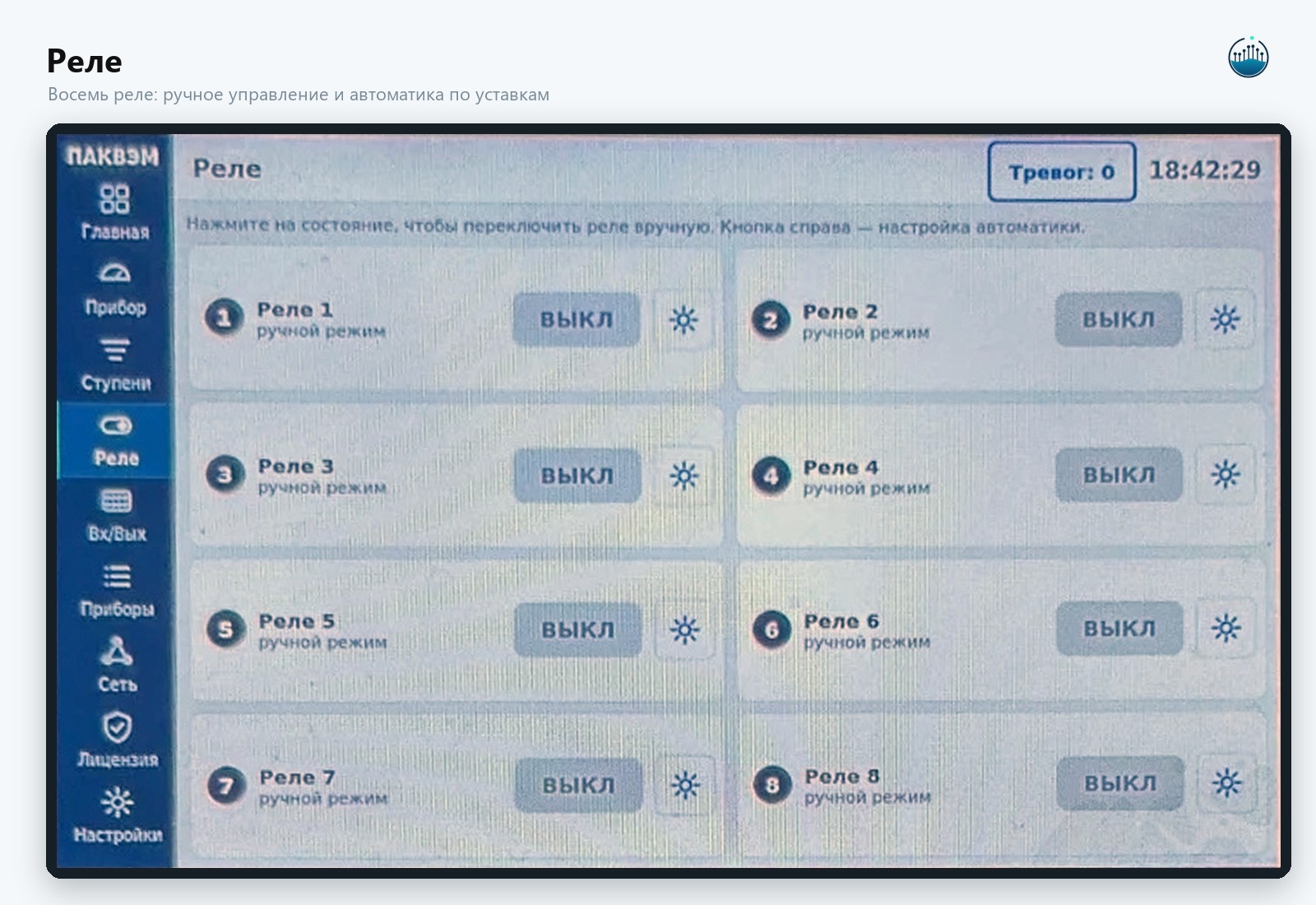

Реле: ручное управление и автоматика по уставкам
Реле: ручное управление и автоматика по уставкам

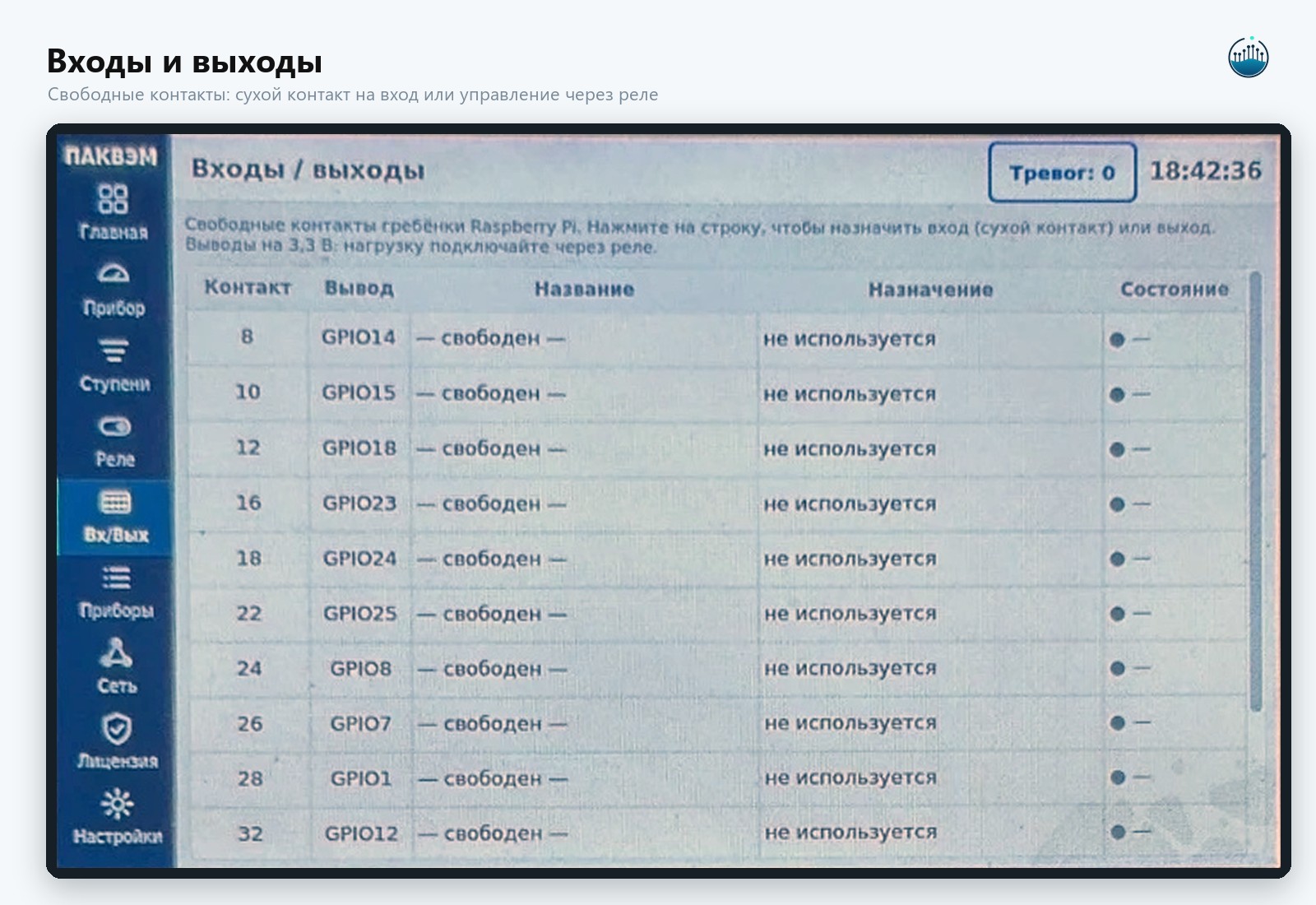

Входы и выходы: свободные контакты гребёнки
Входы и выходы: свободные контакты гребёнки

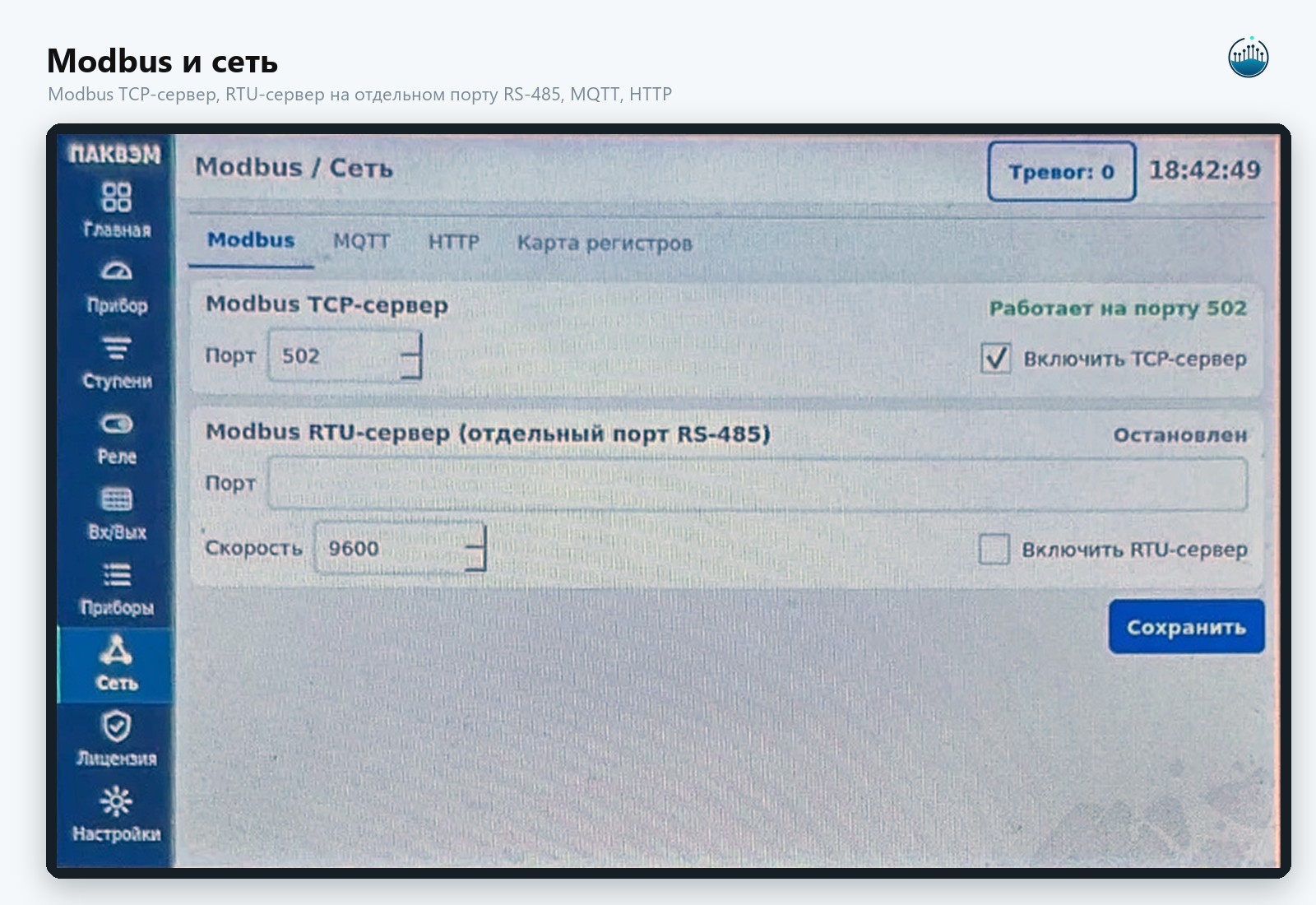

Modbus и сеть: TCP-сервер, RTU на отдельном RS-485, MQTT
Modbus и сеть: TCP-сервер, RTU на отдельном RS-485, MQTT

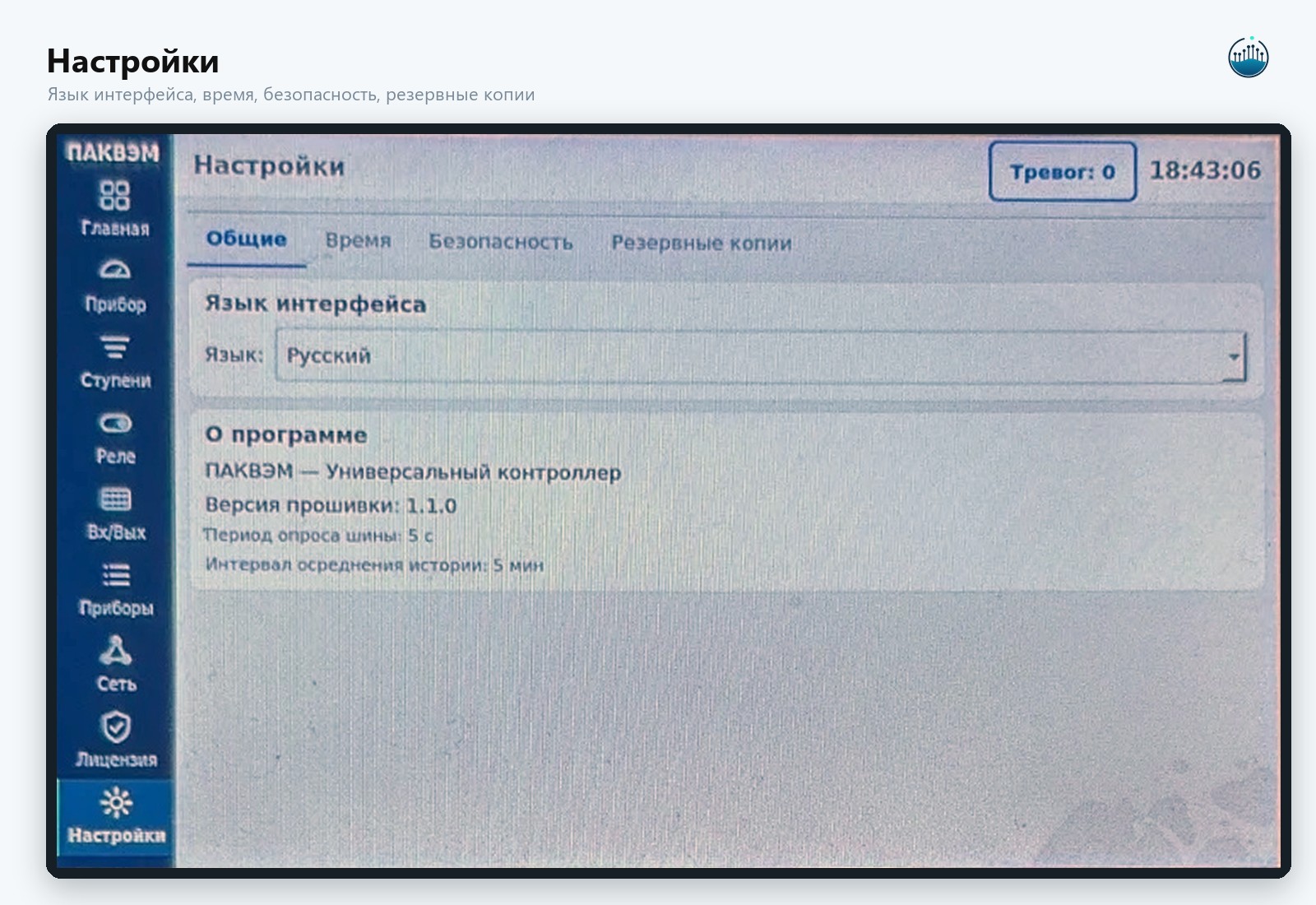

Настройки: язык, время, безопасность, резервные копии
Настройки: язык, время, безопасность, резервные копии
